PC系列絕緣材料外殼配電箱
產品簡介 『概述用途』
>本產品采用透明設計，透明材料的采用不僅直觀，而且可以及時的發現表箱內的各類異常現象，提前排除用電中的安全隱患，真正達到用電安全，預防為主的宗旨。
>PC材料，其獨特的性能解決了木質、鋼制電表箱易腐蝕、絕緣差、易老化漏水、耐寒性差、壽命短，具有優良的透明性、電絕緣性、阻燃性、防紫外線老化、物理化學性能好、重量輕優異的耐候性能，不怕雨淋日曬，實用壽命達15年以上。
【產品主要技術參數】
＞材料:箱蓋用耐候性透明聚碳酸醋(PC)工程塑料，箱底采用耐候性阻燃PC/ABS工程塑料;
＞箱體厚度:箱殼體厚度為3}5毫米;
＞表箱結構整體結構:箱體由箱蓋和箱底組成，箱蓋和箱底扣合采用多點隱蔽式掛鉤結構固定，可配合各種封、
鎖的使用;
＞視窗門:表箱外殼為透明，窗門采用與箱蓋一體化成型;
＞進出線孔:表箱進出線孔裝防水接頭;
＞防雨水設計:表箱防雨水、小動物設計;
＞紫外光穩定性:箱蓋和箱底均為抗紫外線光穩定的材料，陽光下穩定，抗老化。
[結構特點]
＞工作環境溫度:-40℃+900C;日平均≤50℃;
＞相對濕度:月平均相對濕度,≤90%;
＞日平均相對濕度:.900%;
＞海拔高度:,≤1000米;
＞風速戶外:60m/s;
＞耐受地震能力:烈度8度;
＞阻燃等級:箱蓋UL-94V0一箱底UL-94V1級;
＞耐溫特性:-40℃一+90℃溫度范圍內無變形。

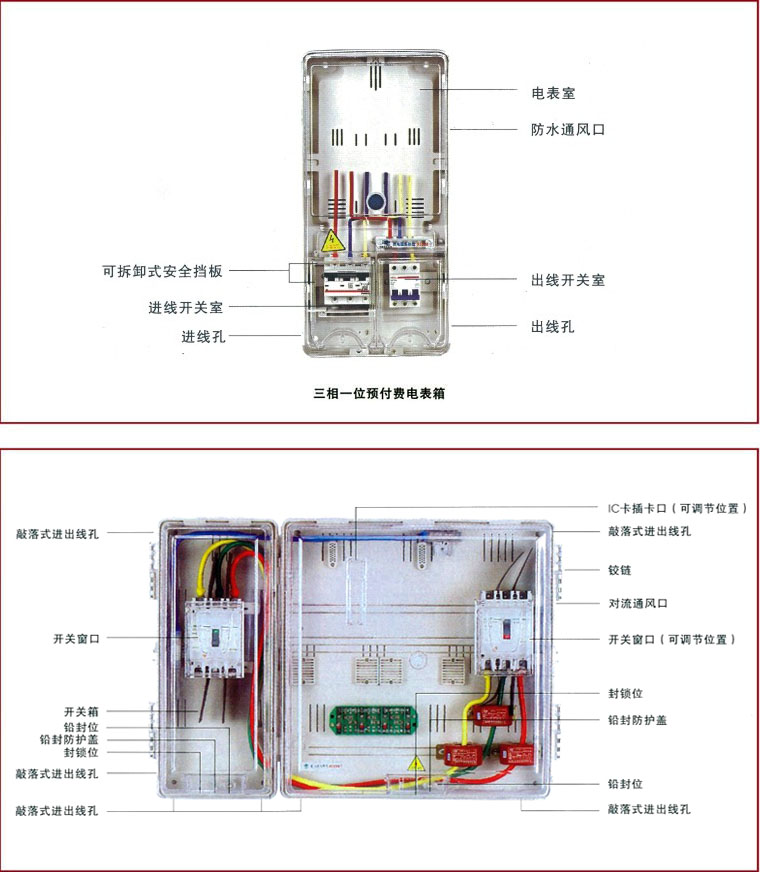

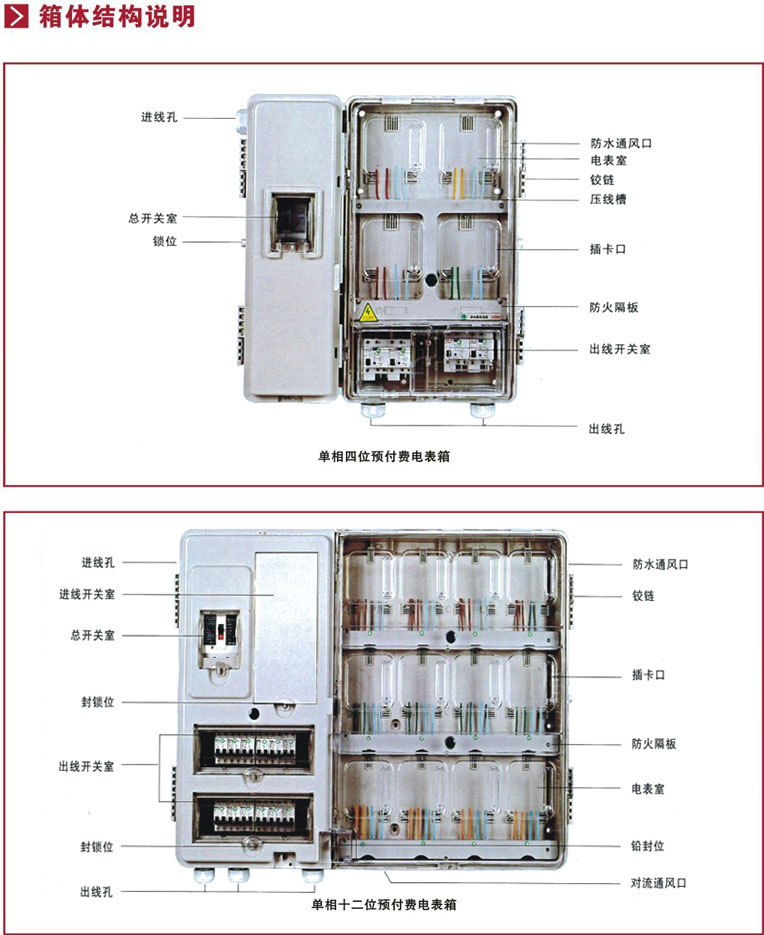

二.PC電表箱的總體設計說明
>本計量箱已經取得國家強制性產品認證(3C認證)，適合室內外使用，計量箱采用了高強度、耐老化的絕緣材料制作，箱體厚度為3mm(12. 16表體箱體厚度為3.5mm）

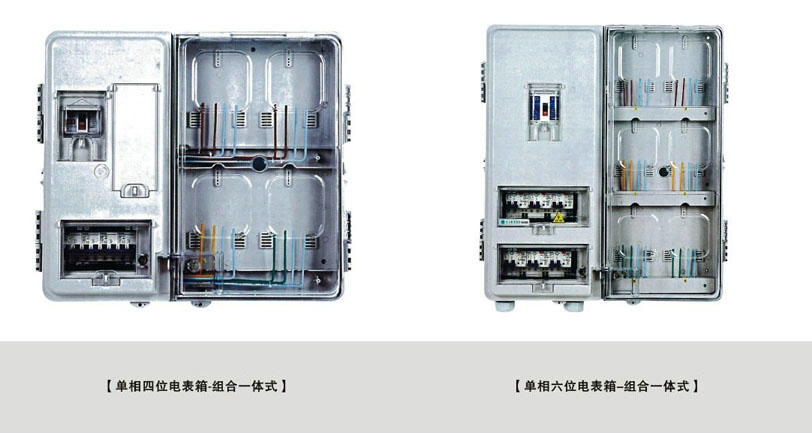

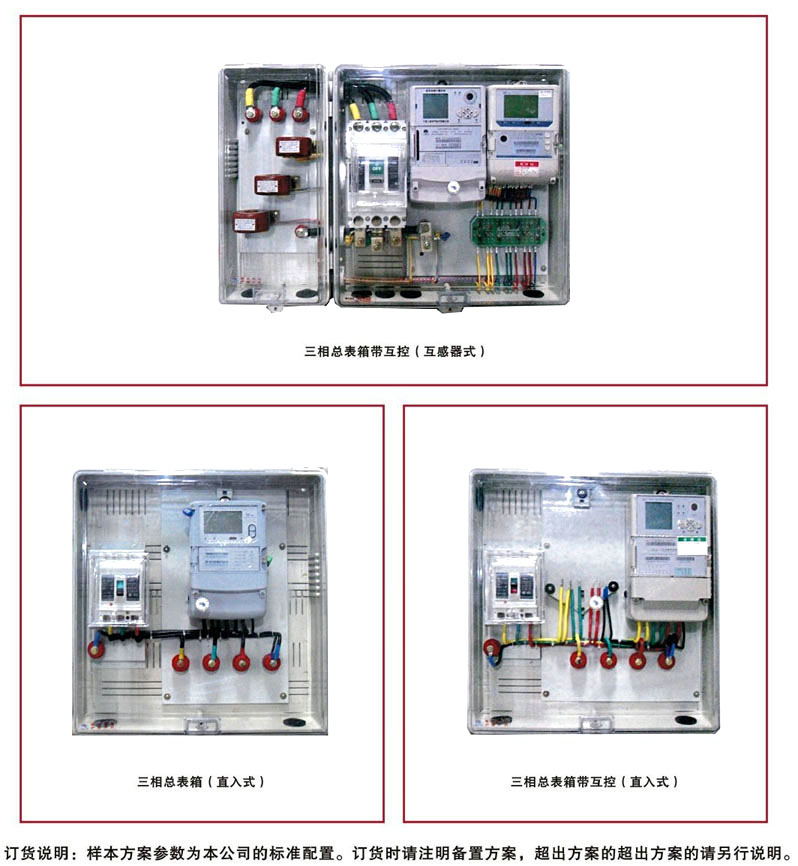

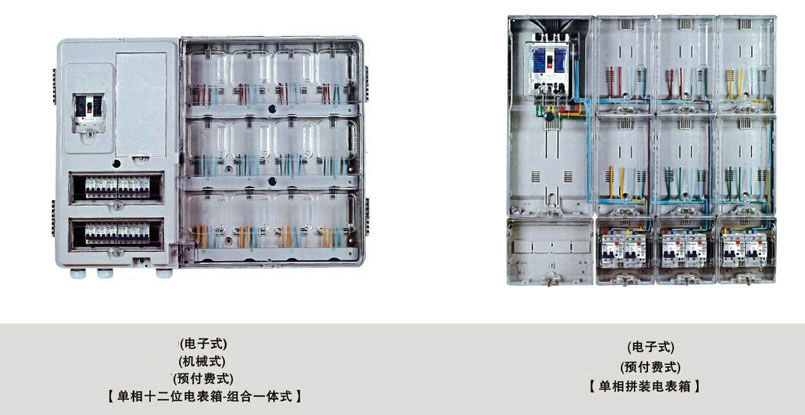

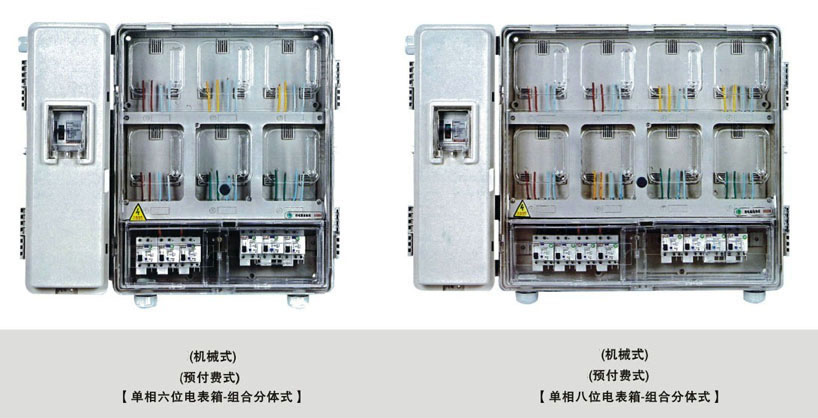

>為了便于管理，多表位單表箱內的開關、電能表采用了分別集中設計，整體上可分為開關箱和電能表箱兩個部分，在電能表箱兩個部分，在電能表箱可安裝電能表、采集終端等，開關室可安裝總開關，空氣開關或者隔音開關。電能表室和開關室均分別安裝設單獨開啟的門封鎖。這種設計主要是為了計量管理上的方便和操作
>能夠加掛專用鎖和一次性防竊電施封鎖，以便計量箱價
>計量箱的電能表室門采用了全透明設計，這便于電業管理部門的管理、監督、檢查和維護工作。
>本系列電表箱可適合多種電業管理部門實際的管理工作，可采用不用的用電管理方法，列如表箱前開關可選用無跳閘功能的隔音開關，安裝在計量箱的開關室內，不允許用電客戶操作此開關，當然電業管理部門其他的管理理念也可以方便的實施。
>計量箱考慮標識表位與住戶對應關系的位置。
>本系列電表箱考慮到散熱的需要，計量箱兩側設計百葉窗，百葉窗內側加防止小動物進入的防護網。考慮了防漏雨的設計，表箱上部為密封且防雨，在正常安裝情況下，表箱是不會自進水的;萬一電表箱進水，在表箱下部設計下水口。
三、PC電表箱適用范圍及使用條件
>本系列表箱適用于交流50Hz，額定電壓為220V/380V的單相三線制、容量不大于12KW的供電系統中，作為民用單相電度計量和三相線路的控制和保護作用;
>環境溫-45℃一+10℃;并且24小時內平均溫度不超過25℃ ;
>空氣清潔，相對濕度不超過85%(20% +5℃時)，溫度角度時允許由較高的相對濕度;
>安裝位置應垂直放置。傾斜角度不超過5℃;
>安裝時地點在無劇烈震動和沖擊的地方，及不足以腐蝕電器元件的場所;
>安裝時輕仔細檢查產品各零部件的全好性和安裝的正確性;
>產品使用的材料不耐強堿、氧化性酸及胺，酮類，溶于氯化烴類和芳香族溶劑，應避免與這些化學物質接觸一起適用;
>產品在適用過程中應避免尖銳的物品(硬物)碰撞表箱的表面，以免刮傷;
>產品使用過程中請定期維護及清潔表面。
